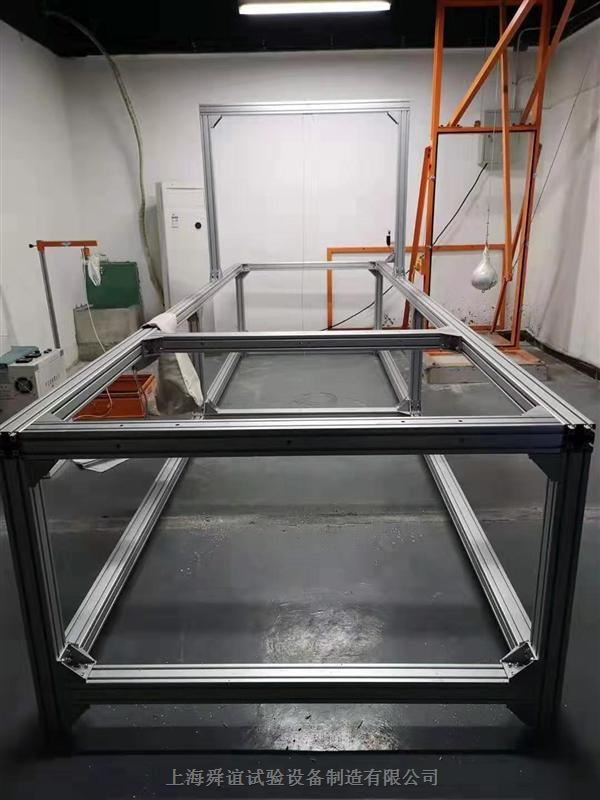

轻钢龙骨抗冲击静载试验装置国标：GBT11981-2008
轻钢龙骨抗冲击静载试验装置质保一年!
试验步骤
力学性能
1 墙体静载试验
按图6用钢质材料组成坚固的测试台架。将横龙骨固定在测试台架相对的两个边长，将竖龙骨按规定间距450mm装入横龙骨，并在竖龙骨上每隔600mm安装一个支撑卡，且支撑卡和两端横龙骨间隙为20mm～25mm。然后在两面用自攻螺钉各装一层符合GB/T 9775标准要求的12mm厚的普通纸面石膏板，要求上下两层纸面石膏板互相错缝，试件组装后，不应有松动和偏斜。自攻螺钉四周边部间距应为150mm～200mm，中间间距应为250mm～300mm，螺钉与石膏板边距离应为10mm～15mm，钉头略埋入板内且不应损坏纸面。
加载点在石膏板中线距A端1500mm处，在加载点处放置350mm×350mm×15mm重量为9N±2N的木质垫板，将160N±2N的荷载放在垫板上，持续5min，卸载，3min后测定加载点背面石膏板的残余变形量，确至0．1mm。
2 墙体抗冲击性试验
按6．3．7．1装置，将重量为300N±3N的砂袋，从300mm高处自由落到垫板上，持续5s，将砂袋取下，3min后测定石膏板的残余变形量，至0．1mm。
6．3．7．3 吊顶C型覆面龙骨静载试验
按图7所示组装吊顶龙骨，试件组装后，不应有松动和偏斜。在中间两根覆面龙骨上，放置450mm×450mm×24mm重量为30N±3N的木质层压垫板，在上面加载300N±3N，5min后分别测定两根龙骨的挠度值；卸载3min后，分别测定两根龙骨的残余变形量，取其平均值为测定值，至0．1mm。轻钢龙骨抗冲击静载试验装置
6．3．7．4 吊顶U、C型承载龙骨静载试验轻钢龙骨抗冲击静载试验装置
按图8所示，在两根承载龙骨上放置1200mm×400mm×24mm重量为95N±10N的木质层压垫板，D60龙骨加载1000N±10N，D50龙骨加载800N±8N，D38龙骨加载500N±5N，5min后分别测定两根龙骨的挠度值；卸载3min后，分别测定两根龙骨的残余变形量，取其平均值为测定值，至0．1mm。
6．3．7．5 吊顶V型、L型龙骨静载试验轻钢龙骨抗冲击静载试验装置
将图7和图8中的C型覆面龙骨和U型承载龙骨换成V型覆面龙骨和V型、L型承载龙骨。试验要求同6．3．7．3和6．3．7．4，承载龙骨加载500N±5N。
6．3．7．6 吊顶T型、H型龙骨静载试验
将图9所示组装，在两根主龙骨上平行放置四块700mm×60mmX27mm和垂直放置一块1200mm×60mm×30mm的木质层压加载板，H型龙骨和轻型承载能力的T型龙骨加载145N±1N(包括加载板重量)，中型承载能力的T型龙骨加载350N±4N(包括加载板
